蓄熱式床下暖房システムは割安な夜間時間帯別の電力を利用し床下に設置した蓄熱部に熱を蓄えます。  蓄熱式床下暖房システムは割安な夜間時間帯別の電力を利用し床下に設置した蓄熱部に熱を蓄えます。 蓄熱式床下暖房システムは割安な夜間時間帯別の電力を利用し床下に設置した蓄熱部に熱を蓄えます。
蓄熱式床下暖房システムは割安な夜間時間帯別の電力を利用し床下に設置した蓄熱部に熱を蓄えます。
RDU−2210 (蓄熱床下暖房機
5時間通電型
基礎断熱使用の次世代省エネルギー基準対応に住宅に最適な蓄熱式床下暖房システム 床下集中BOX・1/0部基礎断熱使用の次世代省エネルギー基準対応に住宅に最適な蓄熱式床下暖房システム 蓄熱式床下暖房システムコントローラ− ガラリを通じて住まいの1階が殆ど温度差が無く安定したやわらかい温かさを体感できます。


基礎断熱使用の次世代省エネルギー基準対応に住宅に最適な蓄熱式床下暖房システム 床下集中BOX・1/0部 離隔を厳守願います。 蓄熱部 離隔の厳守を願います 蓄熱式床下暖房システム部材表
土壌蓄熱式暖房システム サーマ・スラブ →→ はこちらよりお入り下さい
RDU−1400(蓄熱床下暖房機)
8時間通電型

基礎断熱使用の次世代省エネルギー基準対応に住宅に最適な蓄熱式床下暖房システム 蓄熱部 離隔の厳守を願います 蓄熱式床下暖房システムコントローラ− ガラリを通じて住まいの1階が殆ど温度差が無く安定したやわらかい温かさを体感できます。


基礎断熱使用の次世代省エネルギー基準対応に住宅に最適な蓄熱式床下暖房システム 蓄熱部 離隔の厳守を願います 蓄熱式床下暖房システム部材表
ページのTOPへ

RDUシリーズ 5時間通電型  8時間通電型(通電制御機器)
 蓄熱床暖房システム

基礎断熱使用の次世代省エネルギー基準対応に住宅に最適な蓄熱式床下暖房システム

蓄熱式床下暖房システムは割安な夜間時間帯別の電力を利用し床下に設置した蓄熱部に熱を
蓄えます。この熱エネルギーを利用し翌朝の暖房熱として放熱をし、自然対流によりふんわり春のここち良さの様に自然な温かさに維持が出来ます。
住まいの1階が殆ど温度差が無く安定したやわらかい温かさを体感できます。

高気密高断熱住宅には特におすすめです。基礎のコンクリーとを始め家全体を蓄熱をしますから
家全体がまるで、マホ−ビンの中で暖房をする様に少ないエネルギーで蓄熱暖房が出来ます。
家の大敵、結露という問題も局所を暖房をするので無く家全体を暖める事により結露も
起こりにくい快適な生活空間が期待出来ます。
温度実測 温度測定デ−タ−
部屋の温度が均一に暖房されています。
高気密・高断熱住宅の蓄熱暖房に最適な次世代省エネルギーです。
蓄熱床下暖房は新しいシステムです。

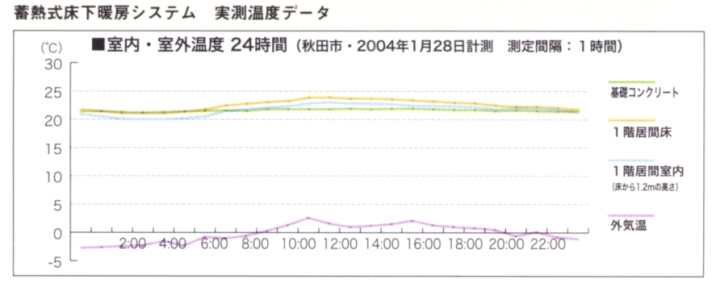

温度実測デ−タ−
建物が高気密・高断熱住宅は魔法瓶の様な環境ですから、熱源が小さくてとても経済的な暖房が望めます。
左図は、1日の温度実測デ−タ−ですが、1日を通じて殆ど温度変化が無く安定している事が分かると思います。
施工事例


  岐阜県高山市大新町地内施工HPはこちらからどうぞお入り下さい!
白山製作所 蓄熱部表面は高温に成りますので建築の構造物との離隔をお守り下さい。蓄熱部同士は1000mm以上、断熱材とは300mm以上離隔をお取り下さい。
技術資料(RDU) 設計・施工される御担当者様へ

離隔距離の厳守を御願い致します。
蓄熱部表面は高温に成りますので建築の構造物との離隔をお守り下さい。
蓄熱部同士は1000mm以上、断熱材とは300mm以上離隔をお取り下さい
床下集中BOX・1/0部

床固定

床固定は本体に付属してある添付のアンカ−を使用してください。
(1台につき2箇所で固定します)コンクリートにしつかり固定願います。

接続工事につきましては、電気工事士が行って下さい。
接続部は速結端子受けになっておりますので、接地線と電源を間違えないよう
接続願います。

分岐回路への配線は、VV-F 2.0 × 3C / CV 3.5°× 3C をお勧め致します。
カテゴリーケ−ブルの結線や接続も確実に行って下さい。
配線は蓄熱部の離隔をお守り下さい。
ガラリは建築との打合せが必要に成ります。ガラリを使用しない場合は有効寸法はお守り下さい。

施工時に床下を綺麗に掃除を御願い致します。
ほこりや水等は故障の原因にもなりえますので、施工時には十分注意を御願い致します。

配電盤等の接続締め付けは十分確認願います。
又、ブレ−カ−等に蓄熱部の記号が分かる様に名称を御願い致します。
電気配線

@ 時間帯別電灯契約B方式
(マコンメ−タ−が付きます)幹線が1本でかなり太くなります。分電盤が蓄熱用として別に必要になります

A 従量電灯契約+深夜電力B契約
(深夜契約でタイムスイッチが付時間帯が制御されます)
幹線が電灯と蓄熱用の2系統になります。分電盤が蓄熱用として別に必要になります
契約・電気配線
RDU-1400(8時間通電仕様) RDU-2210(5時間通電仕様)配線用遮断器の定格と電線の太さ
蓄熱床下暖房 RDU-1400(8時間通電仕様) 蓄熱床下暖房 RDU-2210(5時間通電仕様) 接続工事につきましては、電気工事士が行って下さい。
ページのTOPへ

蓄熱床下暖房の特徴


● 陽だまりのようなやさしい温かさ
蓄えられた熱が、輻射熱となって部屋全体をゆっくりと暖めますから、からだにやさしい、陽だまりのような快適さです。 万一、熱量が不足しても「蓄熱増し」機能の装備もあります(RDF/RDN)シリーズ
● クリーン&セーフティーで安全です
火気をまったく使いないので安全です。灯油やガスなどの燃料を補給する必要もなく、いやな臭いも無く、
万一の過熱や地震でも、安全装置(各種センサー)が感知して、すばやく対応する安心設計です。
● 深夜電力で経済的
昼間の料金より割安な深夜電力でしっかり熱をためて、日中はこれを放熱するだけなので経済的。
夜間時間帯の電力使用料金が割安になる電力契約が必要です。
● コントロールが簡単
運転開始や室温の設定は、リモコン前面操作パネルで簡単操作。
● インテリアにもベストマッチ
すっきりとシンプルなデザイン。カラーも白が基調ですから、どんなインテリアにも無理なく調和します。
● 省エネルギー機能を搭載した商品
5時間通電契約により電力量金が更に値引きされます。1KW当り/月 231円の割引
(割引の内容は、電力会社様の契約により異なります。)
● 電磁波はゼロの安心設計
快適さに省エネを加え電磁波を低減。小さいお子様からお年寄りまで安心して御使用頂けます。
ページのTOPへ

省エネ暖房 土壌を有効利用したシステム
土壌蓄熱式輻射暖房サーマ・スラブです
土壌蓄熱式暖房システム サーマ・スラブ 下記へアクセス
ランニングコストが掛からない土壌蓄熱暖房です。
土壌蓄熱式暖房システム サーマ・スラブをエコライフサポートがお勧めいたします。
土壌蓄熱式暖房システムサーマ・スラブ
土壌蓄熱式暖房システムのサーマ・スラブ
土壌蓄熱式暖房システムのサーマ・スラブ
土壌蓄熱式輻射暖房 サーマ・スラブ施工手順をエコライフサポートが提供いたします。
配置面の整地→パネル設置→
配管・配線結線埋め戻し→
土間コンクリート打ち→完成
≪土壌蓄熱式床暖房≫


この床暖房は、住宅の基礎部分にある土壌を蓄熱材として利用し、夜間に割安な深夜電力を使って熱を蓄え、昼間に放熱することによって住宅全体を快適な温度に保つシステムです。

施工時のチェック体制がしっかりしているので、発熱パネルを地中に埋設する際の防水性や断線の心配もなく、又メンテナンスが不要でランニングコストもおさえられます。
土壌蓄熱式輻射暖房サーマ・スラブとは

サーマ・スラブは、地下の蓄熱層で蓄えられた熱を徐々に床面を通して部屋全体に放出します
24時間一定の温度で熱を放出し続けて、調度品も含め、壁、天井などを適度な温度(22℃程度)に維持することで、人間にとって寒くない快適な環境を提供します。

静かで快適な環境
輻射式の為、空気の乾燥や対流がない。
不衛生な浮遊粉塵が発生せず、呼吸器系・皮膚系疾患(アレルギーなど)の人にやさしい環境を提供致します。


制御はとっても簡単なシステム
サーマ・スラブは、土壌+ヒータ線+コントローラー等(深夜の時間帯にのみONするようにセット)
から構成され、非常に単純なシステムです。

全室暖房」をこんなにメンテナンスの心配なしに安価に提供できる暖房システムは
サーマ・スラブ」だけです。

イニシャルコストやCO2削減と省エネに貢献した素晴らしい土壌蓄熱暖房サマー・スラブです。

サーマ・スラブの皆様からのご質問の回答はこちらよりお入り下さい。

土壌蓄熱式暖房システム サーマ・スラブ
引き込み系統図工事範囲のPDFは こちらよりお入り下さい
ページのTOPへ


土壌蓄熱式サーマ・スラブとは
住宅の土壌を暖房し輻射熱で家全体を暖房する土壌蓄熱式床暖房です。

ランニングコストはm2当り¥18.000〜¥25.000円
イニシャルコストは、33坪 月→11.000円
次世代基準U 外気温-5.5℃
(地上気象観測データ/月別最低気温平均 2.0℃/高山 1971〜2000)

5時間通電の割引は年間-83.160円割引が適用されます。
割引は永年続きます。
10年で831.600円も割引が適用されることになるのです。

割引適用後(年間差額後電気料金)は
11.000円×6ヶ月=66.000円です。
1ヶ月平均電気料金は(6.6000÷6ヶ月)=11.000円
1階と2階の温度差は約2℃あり深夜電力(5時間通電)を利用し省エネ(CO2)削減にも成ります。
オール電化では更に割引が適用されます。
詳しくは、中部電力高山営業所様へお電話下さいね!

○サーマ・スラブなら低コストで全館暖房が実現!20〜22℃の輻射暖房だから、一般の床暖房にありがちな低温やけどの心配もありません。乾燥も少なく床のホコリを巻き上げない、最も理想的な暖房システムです!
○蓄熱体が土壌を有効利用(蓄熱材が0円)する為イニシャルコストがかからず自然なエネルギーを有効利用 省エネ暖房です。
○耐久性は
使用するヒーターパネルの耐久性は半永久的(50年以上)です。モーターなどの駆動部分もなく単純な発熱構造です。ヒーター線の被覆は一般的なシリコンではなくさらに耐化学性(耐腐食性)に優れるフッ素系樹脂を使用して、より耐久性を確保しています。

○サーマ・スラブは施工地域の寒冷状況・基礎・建物の形状等すべての条件を考慮し1件ごとに設計するオリジナルシステムです。
サーマ・スラブ一式の価格については個々にお見積いたしております。設計スタッフが住む方の立場で最適の設計をしますので無駄がありません。

新築・リフォーム・店舗・病院・学校・事務所・工場と用途を選びません。北海道・長野・新潟でも、すでに採用されているサーマ・スラブです。

飛騨高山の地域を愛しエコライフを愛する
飛騨高山のエコライフサポートをどうぞ宜しくお願い申し上げます。
見積りは無料です。 (^-^)お気軽にお問合せ願います。



重要課題
これからの住宅には、住宅性能表示 新築住宅の住宅性能表示制度が必要です。



住宅性能表示制度は法律に基づく制度の解説

住宅品確法の3本柱のひとつです
住宅性能表示制度は、
良質な住宅を安心して取得できる市場を形成するためにつくられた住宅品確法に基づく制度です。

平成12年4月1日に施行された住宅品確法(正しくは「住宅の品質確保の促進等に関する法律」)は、
質の良い住宅を安心して取得できるようにするためにつくられた法律です。

この法律は、「住宅性能表示制度」を含む、以下の3本柱で構成されています。

新築住宅の基本構造部分の瑕疵担保責任期間を「10年間義務化」すること
様々な住宅の性能をわかりやすく表示する「住宅性能表示制度」を制定すること
トラブルを迅速に解決するための「指定住宅紛争処理機関」を整備すること


既存住宅の住宅性能表示制度もあります
平成12年の住宅性能表示制度のスタート時には、新築住宅だけを対象としていましたが、平成14年8月に既存住宅を対象とした性能表示制度についての基準類が公布・施行されました。

これにより、「住宅性能表示制度」は、新築・既存を問わない、すべての住宅を対象とした制度となり、新築の制度を利用した住宅が、数年後に既存の制度も利用できる環境が整いました。

もちろん、既存の制度だけの利用も可能ですが、新築の制度を利用した住宅の方が、既存の制度利用時に評価できる性能が多くなります。

【新築住宅】 表示は下記に成ります。
住宅性能表示制度
ページのTOPへ

--------------------------------------------------------------------------
Q直の計算

当社では研究所のデーターを利用しQ直計算を行っております
建築業者様で分から無い場合、建築工事業者様や、お施主様に計算を有料で作成しております。
Q値がわかれば断熱効率と暖房維持費や必要熱量が分かります。

又、
住宅性能表示制度を導入される場合にもQ直が必要に成りますので、ご利用下さい。

必要となる書類は、壁や床天井・屋根。ガラス・建築方向・庇・断熱材が必要に成ります。立面図・断面図・付近見取り図・詳細図・その他書類が完備されていないとQ値は出ませんので、必要な書類やデーターをご準備されてからご相談頂けます様宜しくお願い申し上げます。
Q値に掛かる必要経費計算金額は、坪:10.000円くらいとお考え願います。

お問合せはこちらよりお入り下さい。 Q直計算依頼は こちらのメールをご利用下さい エコライフサポート
 計算は20日間程度お時間を頂いております。
--------------------------------------------------------------------------


【既存住宅】 設計を行うものではないので、設計住宅性能評価書はありません。

同じ基準で性能を比較できます
新築住宅の性能表示制度は、住宅の性能を比較する時に役立つ制度です。

コンピュータなどを購入する場合は、性能を比較して選びます。これらの製品の場合、カタログに、速度やハードディスク容量など、比較できる情報が書かれており、比較検討が簡単です。

住宅の場合でも、「地震に強い家」「省エネの家」など、その住宅の特徴が書かれていることがありますが、これらの性能は、ハウスメーカーや販売会社によって
「強さ」や「省エネ」の定義が異なっていることが多く、比較が困難でした。

新築住宅の性能表示制度を使って建設された住宅であれば、住宅の性能が同じ基準で評価されているので、性能の比較が可能になります。


希望する性能のレベルを指定できます
新築住宅の性能表示制度は、希望する性能を有する住宅を建設したり購入したりするときに役立つ制度です。

【注文住宅の場合】
新築住宅の性能表示制度を使えば、「耐震等級は2」や「維持管理対策等級は2」などのように様々な性能を分かりやすい数値(等級)で指定することができるばかりではなく、指定どおりにできているかどうかを専門家がチェックしてくれます。

【分譲住宅の場合】
分譲住宅の場合も、性能表示制度を利用していれば性能が分かるので、注文住宅の場合と同様に自分の希望にあった住宅を選ぶことができます。

【評価書を契約書に添付すれば、評価した性能が契約内容となります。】
新築住宅の場合、住宅供給者が契約書面に住宅性能評価書やその写しを添付した場合や、消費者に住宅性能評価書やその写しを交付した場合には、住宅性能評価書に表示された性能を持つ住宅の建設工事を行う、若しくはそのような住宅を引き渡すことを契約したものとみなされます

ページのTOPへ

「安心」がなによりです
住まいの性能が等級や数値で表示されているので分かりやすくて安心
「地震などに対する強さ」「火災に対する安全性」「省エネルギー対策」など10分野の性能項目について、等級や数値で表示します。外見からでは判断できない建物の性能の違いが、専門知識がなくても分かりやすく理解していただけます。


第三者機関の評価員が性能をチェックするので安心
評価は、国土交通大臣に登録を行った、登録住宅性能評価機関(以下「評価機関」といいます。)に所属する評価員が行います。しかも、設計段階のチェック(設計住宅性能評価)と建設工事・完成段階(建設住宅性能評価)のチェック(一般的に4回の検査)があり、求められている性能どおりに設計がなされ、また評価を受けた設計どおりに工事が進められているかどうかをチェックします。
