白山製作所 蓄熱部表面は高温に成ります
技術資料(RDF/RDN/RDB/RDS) 設計・施工される御担当者様へ

接続工事につきましては、電気工事士が行って下さい。
接続部は速結端子受けになっておりますので、接地線と電源を間違えないよう接続願います。
電気工事業業者様施工範囲
200V取り出し口は必ず開口され、ノズルプレ−ト(大口用)を取り付け願います。
合わせて100V電源も必要になりますので、ご準備願います

分岐回路への配線は、VV-F 2.0 × 3C / CV 3.5°× 3C をお勧め致します。
蓄熱暖房施工業者様:ケ−ブルの結線や接続も確実に行って下さい。
ほこりや水等は故障の原因にもなりえますので、施工時には十分注意を御願い致します。

配電盤等の接続締め付けは十分確認願います。
又、ブレ−カ−等に蓄熱部の記号が分かる様に名称を御願い致します。
(電気工事業者様)
電気配線

@ 時間帯別電灯契約B方式
(マコンメ−タ−が付きます)幹線が1本でかなり太くなります。分電盤が蓄熱用として別に必要になります

A 従量電灯契約+深夜電力B契約
(深夜契約でタイムスイッチが付時間帯が制御されます)
幹線が電灯と蓄熱用の2系統になります。分電盤が蓄熱用として別に必要になります

契約・電気配線
配線用遮断器の定格と200V電源の配線用遮断器定格と電線の太さ
200V電源の配線用遮断器定格と電線の太さ @ 時間帯別電灯契約B方式 A 従量電灯契約+深夜電力B契約 接続工事につきましては、電気工事士が行って下さい。
据付と補強

@耐震対策

蓄熱式電気暖房器「アルディ」は万が一の場合転倒を防止する為付属の転倒防止金具で壁面に必ず固定願います。
床固定も合わせて御願い致します。


A床と壁補強
蓄熱式電気床暖房「アルディ」は特殊な蓄熱レンガを採用しており、重量があります
(69kg〜305kg)あります。機種によりましては設置場所の床補強が必要に成ります
新築であれば基礎をするときに横長にねたの高さまで一部分だけ基礎を打ち増しされたり
床の根太の間隔を細かく入れて補強やコンパネを二重張りをお勧め致します。
当機器では、床の補強は4KWの機器以上は必ず必要に成ります。
勿論その他の機器に関しましても補強される事もお勧め致します。


※和室の設置の場合は板の間に一部張替えて御対応願います。
※毛足の長いカ−ペットや畳の上には設置は不可能になります。
※その他安定しない床や水のかかる場所での使用は禁止してください。
※本体には、漏電遮断器や配線遮断器は搭載されていません。


施工方法及びアルディ提案書 PDFはここよりお入り下さい!!
本体の表面は高温になりますので十分な離隔が必要に成ります。 本体の表面は高温になりますので十分な離隔が必要に成ります。 本体周辺部に熱がこもらないようにする為、上側・左右側を150mm以上の離隔を取ってください。
離隔距離

本体の表面は高温になりますので十分な離隔が必要に成ります。

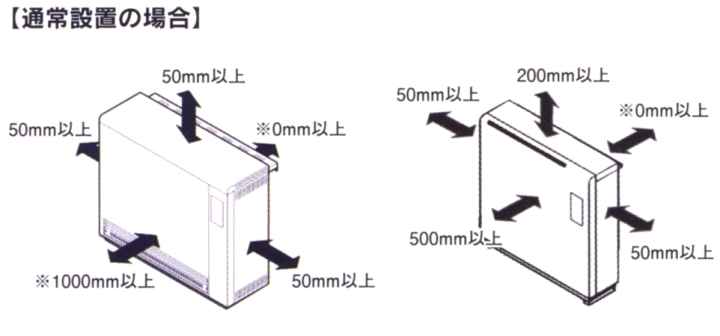

通常設置の場合

(上部・左右)50mm以上・背後は(0mm)前面1.000mm以上離隔を確保願います。

ファンレスタイプ(RDN20T)
上部200mm・(左右)50mm以上・背後は(0mm)前面500mm以上離隔を確保願います。

※ふく射熱の暖房ですので、本体全方には物を放置したままにしないで下さい。

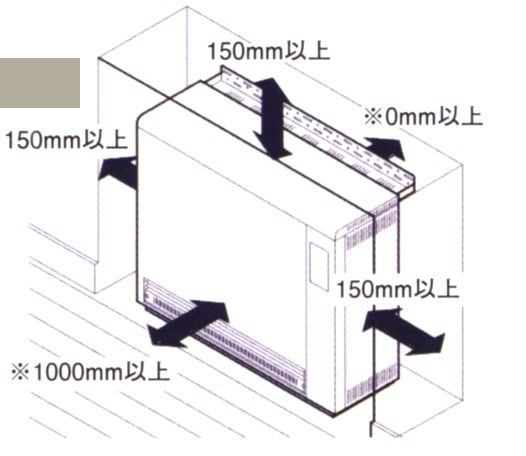

カウンタ−等・壁埋込・カウンタ−下部設置の場合

本体周辺部に熱がこもらないようにする為、上側・左右側を150mm以上の離隔を取ってください。
※高温になり本体造営物の木材の乾燥により反りや歪み、ねじれ・割れが発生する恐れがあることが
ありますので、十分御注意願います。
アルディの特徴

● 陽だまりのようなやさしい温かさ
蓄えられた熱が、輻射熱となって部屋全体をゆっくりと暖めますから、からだにやさしい、陽だまりのような快適さです。 万一、熱量が不足しても「蓄熱増し」機能の装備もあります(RDF/RDN)シリーズ
● クリーン&セーフティーで安全です
火気をまったく使いないので安全です。灯油やガスなどの燃料を補給する必要もなく、いやな臭いも無く、
万一の過熱や地震でも、安全装置(各種センサー)が感知して、すばやく対応する安心設計です。
● 深夜電力で経済的
昼間の料金より割安な深夜電力でしっかり熱をためて、日中はこれを放熱するだけなので経済的。
夜間時間帯の電力使用料金が割安になる電力契約が必要です。
● コントロールが簡単
運転開始や室温の設定は、日本語表示の前面操作パネルで簡単操作。
● インテリアにもベストマッチ
すっきりとシンプルなデザイン。カラーも白が基調ですから、どんなインテリアにも無理なく調和します。
● 省エネルギー機能を搭載した商品
白山オリジナル通電制御(HOT方式)特許を採用して
消費電力を10%削減しました。
この優れた省エネルギー機能により電力量金が更に値引きされます。
(割引の内容は、電力会社様の契約により異なります。)
● 電磁波はゼロの安心設計
快適さに省エネを加え電磁波を低減。小さいお子様からお年寄りまで安心して御使用頂けます。
●室温センサー
室温センサーが外部へ取り出し感知高さが変更出来ます。これにより室内温度の感度がより感知しやすく成ります。
● 機器本体は(2mm)の鋼板で地震にも強いのです
アルディは機器本体の鋼板の厚みを(2mm)に設計しております。これは地震等の災害時に蓄熱帯が機器から飛び出し二次災害を防ぐ安心設計になっております。勿論背面に振れ止め金具を使用しますが、どの位置でも止める事が出来る(防護カバ−)ように施工性も考慮いして(止め金具も2mm)を使用してあります。
2mmの鋼板を使用出来る事も技術の賜物なのです。
● 機器本体は停電保障機能付
アルディ−は白山オリジナル通電制御(特許)や電池交換不要の停電保障機能を掲載しております。
(5年以上)


<アルディの仕組み>


アルディは深夜契約を利用し1/3〜1/4の安い電力を利用し
熱を蓄熱帯に蓄えて24時間熱エネルギーを放射し室内の暖房と
感知センサーにより室内の温度調整を自動的に行なう仕組みです


他社とは違い、機器の全面パネル(側面/の温度が一番低い
安心設計になっており(後面)は二重構造で背面よりパネルに熱が
伝わらない構造になっております。
背面0mmで取り付けが出来ます。

鋼板の厚みを(
2mm)に設計しております。
